INVERSYS PLUS SERİSİ

5,5-315 kW
7,5-10-13 bar
0,36-54,10 m³/dk

Yağ Enjekteli, Direkt Akuple, Değişken Hızlı
Vidalı Hava Kompresörleri
Yüksek kaliteli donanımı ve ileri mühendislik sayesinde endüstriyel üretim ihtiyacınıza göre verimli ve esnek bir kullanım sağlar.

Avantajlar

• %65’lere varan enerji tasarrufu *

• Sabit çıkış basınç değerinde çalışma

• Geniş çalışma basınç aralığı (5-14 bar) ****

• Yumuşak kalkış sayesinde uzun komponent ömürleri

• Pik akımın olumsuz etkilerinden korunma

• Çok değişken basınçlı hava ihtiyaçlarında bile etkin ve enerji verimli basınçlı hava üretimi

* Değişken hava ihtiyacı olan işletmelerde invertörlü olmayan kompresörler ile karşılaştırıldığında

** İhtiyaca uygun talep edilmesi durumunda özel olarak üretilmektedir.

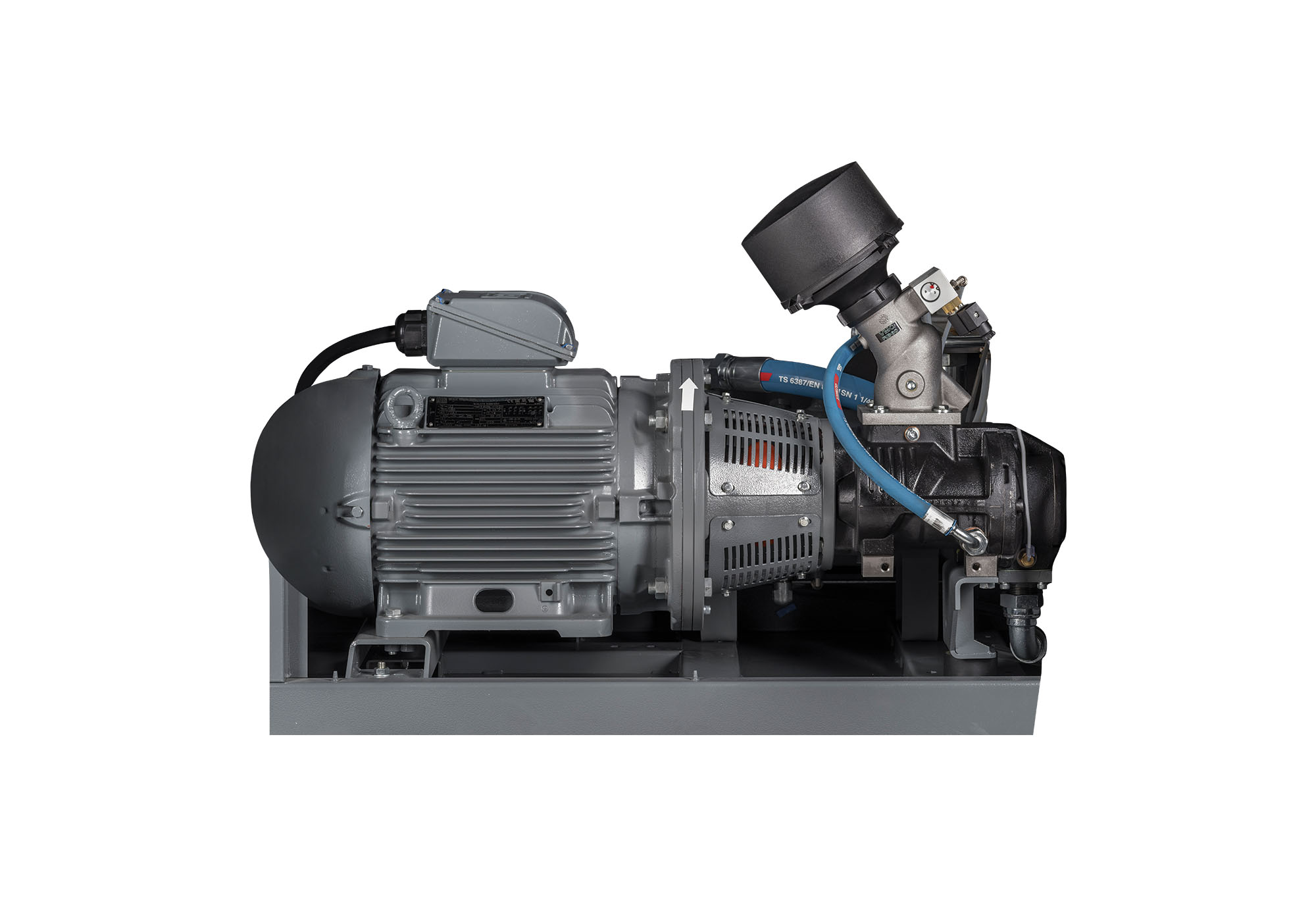

Ana Motor ve Tahrik Sistemi

• IE3 verimlilik sınıfında elektrik motoru

• Elastik kaplinle (1:1) birebir direkt akuple

• Elastik kaplin kullanımı sayesinde bakım gerektirmeyen uzun ömürlü ve verimli güç aktarım sistemi

• Frekans konvertörü ile değişken hızlı yol verme

• Motor rulmanları için yüksek sıcaklık koruması (INVERSYS 15-315 Plus)

Vida Bloğu

• Her modelin kapasite ihtiyacına göre yüksek kapasitede hava sağlayan, dayanıklı ve özel seçilen vida bloğu

• Yeni rotor profilleri ile daha az kayıplı hava üretimi

• Yük taşıma kabiliyetleri artırılmış yeni nesil rulman tasarımı

Soğutma Sistem

• Sıcaklık kontrollü eksenel fan (INVERSYS 5-22 Plus)

• İnvertör kontrollü fanlar sayesinde optimum çalışma sıcaklığı ile enerji verimliliği (INVERSYS 30-315 Plus)

Kontrolör

• Dahili ModBus haberleşmesi

• Kullanıcı dostu ekran arayüzü

• Harici bir ana kontrolöre ihtiyaç duymadan 30 kW ve üzeri modellerde 5 kompresöre kadar çoklu, 22 kW ve altı modellerde 2 kompresöre kadar Master/Slave haberleşmesi ile eş yaşlandırmalı çalışabilme özelliği

• Dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme özelliği (30 kW ve üzeri)

Model	Basınç		Kapasite*				Motor	Bağlantı	Ebatlar		Ağırlık
	Basınç		Kapasite*				Motor		[En x Boy x Yükseklik] (mm)		(kg)
	bar	psi	Minimum m³/dk – cfm		Maksimum m³/dk – cfm		kW/HP		Deposuz	Depolu + Kurutuculu	Deposuz	Depolu + Kurutuculu
INVERSYS 5 PLUS	7,5	110	0,38	13,4	1,03	36	5,5/7,5	G 1/2”	1058 x 650 x 963	1828 x 650 x 1438	235	366
	10	145	0,37	13	0,83	29
	13	190	0,36	12,7	0,64	22,6
INVERSYS 7 PLUS	7,5	110	0,42	14,8	1,4	49,4	7,5/10	G 1/2”	1058 x 650 x 963	1828 x 650 x 1438	273	436
	10	145	0,43	15,1	1,2	42,3
	13	190	0,43	15,1	0,95	33,5
INVERSYS 11 PLUS	7,5	110	0,77	27	1,8	64	11/15	G 3/4”	1200 x 730 x 1050	1911 x 730 x 1708	320	533
	10	145	0,81	29	1,61	57						533
	13	190	0,74	26	1,3	46						590
INVERSYS 15 PLUS	7,5	110	0,79	28	2,85	101	15/20	G 3/4”	1200 x 730 x 1050	1911 x 730 x 1708	420	638
	10	145	0,77	27	2,33	82						638
	13	190	0,99	35	2,07	73						658
INVERSYS 18 PLUS	7,5	110	1,1	39	3,5	124	18,5/25	G 1”	1280 x 860 x 1435	–	500	–
	10	145	1	35	3	106
	13	190	1,1	39	2,6	92
INVERSYS 22 PLUS	7,5	110	1,3	46	4,2	148	22/30	G 1”	1280 x 860 x 1435	–	516	–
	10	145	1,3	46	3,8	134
	13	190	1,2	42	3	106
INVERSYS 30 PLUS	7,5	110	1,2	43	5,3	187	30/40	G 1 1/4”	1605 x 1040 x 1755	–	819	–
	10	145	1,2	43	4,6	162
	13	190	1,2	43	4	141
INVERSYS 37 PLUS	7,5	110	1,3	46	6,8	240	37/50	G 1 1/4”	1605 x 1040 x 1755	–	870	–
	10	145	1,3	46	5,8	205
	13	190	1,3	46	5	177
INVERSYS 45 PLUS	7,5	110	1,3	46	7,6	268	45/60	G 1 1/4”	1605 x 1040 x 1755	–	945	–
	10	145	1,2	42	6,8	240
	13	190	1,2	42	5,9	208
INVERSYS 55 PLUS	7,5	110	2,5	88	9,9	350	55/75	G 1 1/2”	2065 x 1200 x 1810	–	1524	–
	10	145	2,4	85	8,2	290
	13	190	2,6	92	7,4	261
INVERSYS 75 PLUS	7,5	110	2,6	92	12,9	456	75/100	G 1 1/2”	2065 x 1200 x 1810	–	1647	–
	10	145	2,5	88	10,9	385
	13	190	2,5	88	9,6	339
INVERSYS 90 PLUS	7,5	110	6,2	219	16,8	593	90/125	G 2”	2525 x 1440 x 2037	–	2020	–
	10	145	6	212	14,4	509
	13	190	6,2	219	12,3	434
INVERSYS 110 PLUS	7,5	110	6,6	233	20,1	710	110/150	G 2”	2525 x 1440 x 2037	–	2380	–
	10	145	7,1	250	17,3	611
	13	190	7	247	15	530
INVERSYS 132 PLUS	7,5	110	6,9	244	24,3	858	132/180	G 2 1/2”	2775 x 1820 x 2000	–	2555	–
	10	145	6,8	240	20,3	717
	13	190	9,7	343	18,1	639
INVERSYS 160 PLUS	7,5	110	6,8	240	28,2	996	160/220	G 2 1/2”	2775 x 1820 x 2000	–	2760	–
	10	145	7,1	251	24,6	869
	13	190	8,5	300	21,7	766
INVERSYS 200 PLUS	7,5	110	14	494	37,5	1324	200/270	DN 80	3290 x 2285 x 2455	–	4460	–
	10	145	13,9	491	32,3	1141
	13	190	13,8	487	28,8	1017
INVERSYS 250 PLUS	7,5	110	13,6	480	45,2	1596	250/340	DN 100	3315 x 2285 x 2455	–	5600	–
	10	145	13,5	477	38,5	1360
	13	190	13,5	477	33,5	1183
INVERSYS 315 PLUS	7,5	110	13,2	466	54,1	1911	315/430	DN 100	3315 x 2285 x 2455	–	6000	–
	10	145	13,2	466	44,3	1564
	13	190	12,9	456	38	1342
